结构

电介质

双向可拉伸聚丙烯薄膜

电极

金属化镀层（Zn/AL）

灌封

圆形铝壳，铁盖

浸渍料

植物油（符合RoHS要求）

连接端子

#250型无泡点焊篇（6.3x0.8mm）或者引线引出

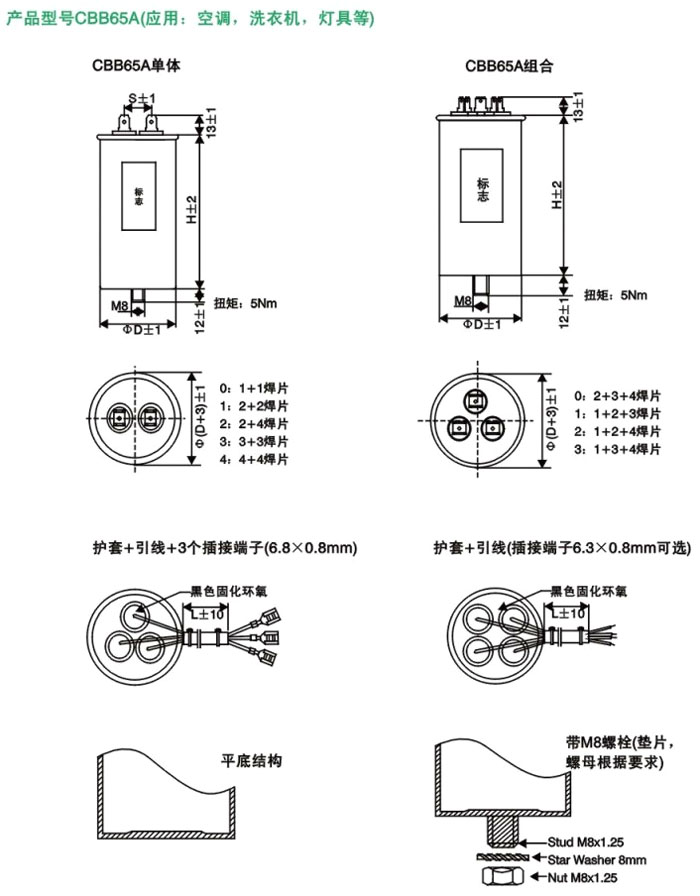

安装方式

平底或者M8螺栓（最大扭矩5Nm）

尺寸范围

Φ40…63.5mm，H70…130mm

技术规格

额定容量C_R

单体1μf，2μf……150μf  组合1+1μf……85+15μf

额定电压V_R

250Vac……500VAC

额定频率f_R

50/60Hz

容量偏差

±5%，其它偏差范围可根据要求生产

安全等级

P1;P2 (IEC60252-1)

最大允许值

最大允许电压

1.1·V_R (V_R =额定电压)

最大允许电流

1.3·l_R (l_R =额定电流)

测试数据

端子间交流耐压V_TT

2.0·V_R2s

极壳间耐压

3000VAc,2s

绝缘电阻R_lns或时间常数T（20℃，温度≤65%）

≥10,000s

损耗tan 6(20℃)

≤45 x 10-4(1000Hz)

dV/dt_(max)

10V/us

气候数据

温度氛围T_min/T _max

-40/+85(℃),-25/+85(℃),-25/+70(℃)

测试周期（湿热实验）

21天

特性

安全特性

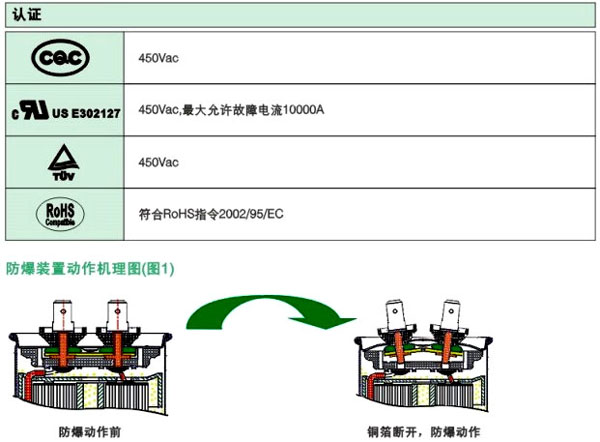

过压分离（见图1），最大允许故障电流10000A满足UL810标准

性能特性

采用特殊蒸镀的金属化膜，提高自愈性能，极大程度地降低电容运行过程中的发热量，从而提高产品寿命。
