结构

电介质

Al₂O₃

电极

铝箔及特制电解液

灌封

聚碳壳

连接端子

美式2+2插片（6.3*0.8）

放电电阻

电容器自断开的瞬间起在60s内将引出端子上的电压从额定电压的峰值降低到50V或更低。

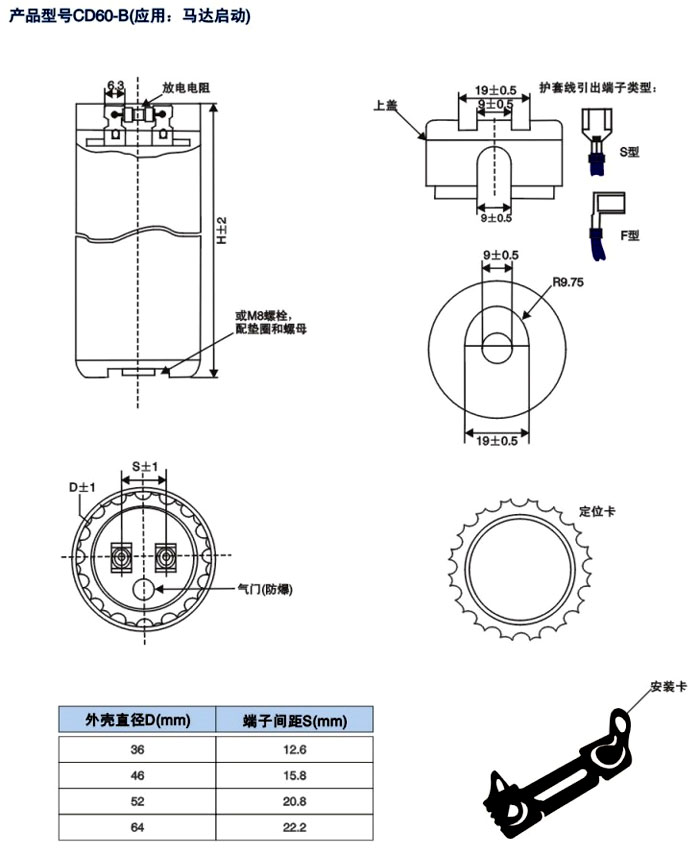

安装方式

平底，M8螺栓或安装卡安装

尺寸范围

Φ36.5…64mm，H70…111mm

技术规格

额定容量C_R

20μf～1280μf

额定电压V_R

110Vac～330VAC

额定频率f_R

50/60Hz

容量偏差

±10%，±15%，±20%;其它偏差范围可根据要求生产（如非对称偏差）

损耗范围（20℃，100Hz）

110Vac,tg6≤0.12；＞110 Vac,tg6≤0.10

使用温度范围

-25℃～+65℃

测试数据

电解质的电气强度测试V_TT

电容器的两极间的介质应能承受1.2*V_R的交流试验电压，历时2s，无击穿闪络。

电极与外壳间的绝缘性能测试

电容器的两极与外壳间的绝缘应承受3000V_AC的工频率实验电压，历时2s

功率因素（25℃，50Hz）

最大10%

耐久性测试

试验电压：1.1*VR±2%

试验频率：50Hz/60Hz

试验温度：55℃±2℃

试验方法：通过1s，放电59s（1.7%的相对运行时间），试验持续时间500h

试验要求：

1.在试验期间，应不发生永久性穿击、开路和闪络

2.试验后，外观正常，无任何填充物的渗漏或其他明显损伤，标志应清晰。

3.容量变化率在±10%以内，损耗tan6＜0.2(20℃，100Hz)

应用

使用条件

1）安装运行地区的海拔≤2000m及I级污秽地区

2）电容器投入时剩余电压不超过额定电压的10%

应用原理

启动电容向单相电动机辅助线圈提供超前电流，使得辅助线圈和主线圈之间形成旋转磁场，在较低启动电流的情况获得较大的启动转矩，从而使得电动机运转；当电动机转速达到满额转速的75%时，电容即从电路中断开

电容器的贮存

电容器应在生产日期后一年内投入使用，此阶段后，电容器在投入使用前应进行检测。如果试验条件不具备的话，电容器可以通过一次施加额定电压2s或3s，重复3次，但总的时间应不超过10s来复原，如果电容器已与电动机连接，则可在连接负载之前，通过接通电动机2次或3次来获得相同效果
